OPEN CASCADE CAD Assistant dla Androida to przeglądarka i konwerter offline dla modeli 3D CAD i siatki.
Jeśli chcesz wykorzystać tę technologię do tworzenia niestandardowych rozwiązań dla swojej firmy, skontaktuj się z nami pod
adresem : https://dev.opencascade.org/webform/contact_us
Podstawowe przeglądanie i konwersja modeli CAD
Podstawowe funkcje zapewnia komponent CAD Data Exchange firmy Open Technologia KASKADOWA (OCCT).
Obsługiwane formaty plików i dane to:
- BREP: natywny format OCCT dla geometrii kształtu, topologii i struktury zespołu.
- IGES (5.1 i 5.3): geometria kształtu, kolory, nazwy obiektów najwyższego poziomu, informacje o pliku.
- STEP (AP203 i AP214): geometria kształtu, struktura zespołu, kolory, nazwy, właściwości sprawdzania poprawności, informacje o pliku.

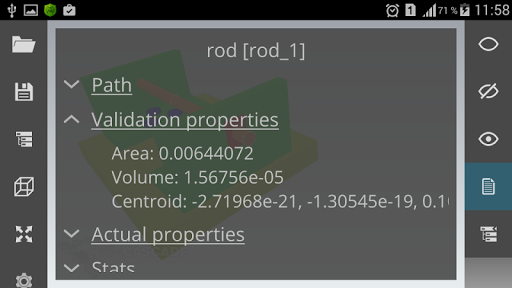

Strukturę zespołu modelu można nawigować w przeglądarce drzewa. Komponenty zespołu mogą być ukryte lub pokazane w razie potrzeby, aby sprawdzić model. Wybrany podzespół lub część można zapytać o jego właściwości.
Model CAD (cała lub wybrana część lub podzespół) można wyeksportować do dowolnego obsługiwanego formatu CAD lub siatki.
Przeglądanie danych siatki
Dodatkową funkcjonalnością jest przeglądanie modeli siatki wraz z powiązanymi danymi, zaimplementowane przy użyciu komponentu wizualizacji siatki OCCT.
Obsługiwane formaty siatki to:
- glTF to otwarty standard dla zasobów 3D.
- STL jest de facto standardem w druku 3D.
- PLY ma możliwość przechowywania danych związanych z węzłami i elementami siatki. Jeśli masz w swojej aplikacji model reprezentowany przez siatkę, możesz go łatwo zapisać w formacie PLY i wyświetlić na tablecie. Do każdego wielokąta lub węzła można dodać dodatkowe dane (kolor RGB lub skalar).
- OBJ jest standardem dla animacji 3D i jest obsługiwany przez większość aplikacji graficznych 3D.
- JT to standard ISO do wydajnej wizualizacji danych CAD 3D.

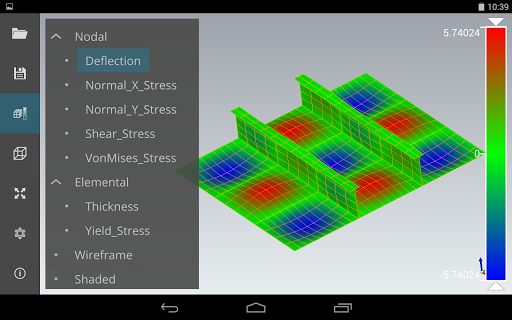

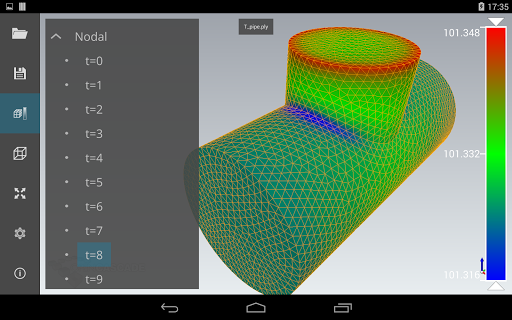

CAD Assistant pozwala na przeglądanie siatki w widoku szkieletowym, cieniowanym i pomniejszonym. Jeśli siatka zawiera powiązane tekstury, kolory lub dane skalarne, można ją wyświetlić z elementami pokolorowanymi zgodnie z wybraną właściwością. W przypadku wielkości skalarnych wyświetlana jest interaktywna skala kolorów, zapewniająca kontrolki do manipulowania zakresem wyświetlanych wielkości.
Wspólne operacje

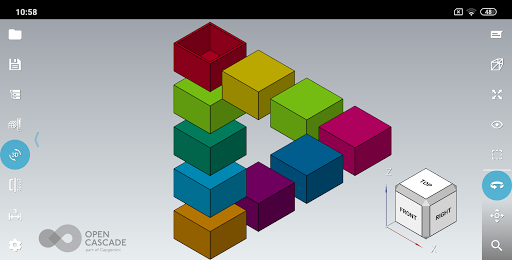

Asystent CAD dla systemu Android jest zoptymalizowany dla urządzeń z ekranem wielodotykowym i zapewnia intuicyjną manipulację widokiem 3D za pomocą gestów palców.
Lewy pasek narzędzi zawiera przyciski do dopasowania modelu do okna i wyboru standardowych widoków. Podmenu Ustawienia zapewnia dostęp do opcji przeglądarki i aplikacji, informacji o plikach oraz dziennika wiadomości.
Pliki można otwierać z lokalnej pamięci (pamięć wewnętrzna lub karta SD). CAD Assistant integruje się z systemem Android, dzięki czemu aplikacje obsługujące skojarzenia plików uruchomią go do otwierania plików odpowiednich typów. Na przykład możesz otworzyć plik STEP wysłany do Ciebie pocztą, klikając załącznik w kliencie poczty.
Modele CAD można zapisać w formacie STEP, IGES lub BREP jako dane CAD; Modele CAD i siatki można zapisać w formacie PLY, STL lub OBJ jako dane wielokątne. Okno dialogowe Zapisz plik umożliwia również zapisanie bieżącego obrazu modelu do formatu PNG. Jeśli wybrany jest katalog docelowy Poczta, klient poczty zostanie automatycznie uruchomiony z zapisanym plikiem jako załącznikiem.
Obsługiwane urządzenia
CAD Assistant został przetestowany do pracy na szerokiej gamie nowoczesnych tabletów i smartfonów. Pamiętaj jednak, że jest zoptymalizowany pod kątem orientacji poziomej ekranu, co może być niewygodne na telefonach.
Aplikacja wymaga OpenGL ES 3.0+.
Ograniczenia
W zależności od urządzenia otwieranie dużych plików może zająć trochę czasu. Urządzenia z procesorem graficznym niskiego zasięgu mogą działać wolno podczas wyświetlania dużych modeli, a system może (po cichu) zamknąć aplikację, jeśli model wymaga więcej pamięci niż dostępne na urządzeniu.
Zobacz więcej na https://www.opencascade.com/content/cad-assistant
Feedback
Czekamy na Twoją opinię na temat Google Play lub na naszym Forum E na https://dev.opencascade.org/forums/open-cascade-applications
- Poprawiona niezawodność translatorów STEP, glTF, JT.
- Dodano obsługę odczytu plików glTF przy użyciu rozszerzenia Draco.
- Dodano interfejs do przełączania poziomów LOD.
- Poprawione wskazanie postępu.
- Poprawiona obsługa metadanych w czytnikach JT i IFC.
- Ulepszona niezawodność odczytu / zapisu STEP i obsługa UNICODE.
- Dodano nowe style podświetlania.
- Ulepszone wskazanie postępu.
- Poprawiona obsługa metadanych w czytnikach JT i IFC.
- Ulepszona niezawodność odczytu / zapisu STEP i obsługa UNICODE.
- Dodano nowe style podświetlania.
- Wprowadzono edytor materiałów.
- Okno właściwości zespołu wyświetla teraz metadane.
- Dodano opcjonalny tryb renderowania PBR Metallic-Roughness.
- Poprawiona wydajność czytników OBJ i STL.
- Poprawiona kompatybilność ze SpaceMouse (Windows).
- Nowy format importu CAD (XT) przy użyciu OCC Commercial Component.
- Ulepszone manipulowanie kamerą w perspektywie.
- Ulepszone prezentacje Hollow Mesh / Mesh Edges.
- Poprawiona wydajność niektórych operacji na dużych złożeniach.
- Czytnik glTF obsługuje teraz pliki z osadzonymi teksturami.
- Dodano tryb portretowy i naprawiono problemy ze zmianą rozmiaru.
- Nowe logo Open CASCADE.
- Program piszący glTF eksportuje teraz do wersji 2.0 tego formatu.
- Możliwość zmiany nazwy wybranej części zespołu.
- Poprawiona wydajność trybów prezentacji Cieniowany cieniowany i Siatkowy.
- Poprawiono odporność importu wymiarów z pliku STEP.
- Naprawiono pozostałe problemy z wprowadzaniem rysika w Przeglądarkach modelu i trybach wyświetlania na platformie Android.
- Naprawiono stosowanie jednostek długości podczas odczytywania plików VRML 2.0.
- Program piszący glTF eksportuje teraz do wersji 2.0 tego formatu.
- Możliwość zmiany nazwy wybranej części zespołu.
- Poprawiona wydajność trybów prezentacji Cieniowany cieniowany i Siatkowy.
- Poprawiono odporność importu wymiarów z pliku STEP.
- Naprawiono pozostałe problemy z wprowadzaniem rysika w Przeglądarkach modelu i trybach wyświetlania na platformie Android.
- Naprawiono stosowanie jednostek długości podczas odczytywania plików VRML 2.0.
- Nowe języki interfejsu użytkownika: francuski, rosyjski.
- Nowe formaty importu cad (DXF, ACIS) z wykorzystaniem OCC Commercial Components.
- Nowe formaty importowania siatki (WRL1, BLEND, 3MF, 3DM, 3DS, AC3D, AMF, ASE, COLLADA, X3D).
- Informacje o wymiarach i tolerancjach przechowywane w pliku STEP są teraz wyświetlane w przeglądarce 3D.
- Poprawiona kompatybilność (problemy z udostępnianiem plików) z kilkoma aplikacjami / formatami plików.
- Poprawiona stabilność podczas odczytu plików OBJ i JT.
- Lepsza obsługa jednostek miary. - Narzędzie do wyboru gumki. - Opcja eksportu do formatu binarnego glTF 1.0. - Opcja wykluczenia normalnych podczas eksportu do PLY. - Naprawiono czytanie niektórych modeli glTF 2.0 - byteOffset jest teraz opcjonalny. - Poprawki dotyczące zgodności importu plików OBJ. - Poprawki błędów eksportu pliku OBJ (losowe niepowodzenia zapisu pliku MTL). - Naprawiono obsługę przekształceń i kolorów przypisanych do elementów głównych i wystąpień części w dokumencie. - Naprawiono wprowadzanie pisaka na tabletach Samsung.
- Importowanie siatki JT (bez LOD). - Możliwość importowania wielu modeli do jednego dokumentu. - Struktura złożenia jest teraz wyświetlana również dla plików tylko z siatką. - Lepsza wydajność podczas wyświetlania dużych złożeń. - Ulepszona obsługa formatu siatki glTF. - Obsługa wielokątów z więcej niż 4 węzłami w ramach importu siatki. - Możliwość kontrolowania łączenia węzłów w celu importowania siatki STL. - Możliwość obracania wokół wybranego punktu. - Możliwość korzystania z trybu cieniowania w celu podświetlenia wybranego obiektu.
